Cabos de Aço

Conceito...

Cabos são elementos de transmissão que suportam cargas (força de tração), deslocando-as nas posições horizontal, vertical ou inclinada. Os cabos são muito empregados em equipamentos de transporte e na elevação de cargas, como em elevadores, escavadeiras, pontes rolantes.

Tem como principais funções as de:



•Içar
•Sustentar
•Fixar
•Tracionar

O cabo de aço se constitui de alma e perna. A perna se compõe de vários arames em torno de um arame central, conforme a figura abaixo.

Tipos de distribuição dos fios nas pernas

Existem vários tipos de distribuição de fios nas camadas de cada perna do cabo. Os principais tipos de distribuição que vamos estudar são:

• Normal - Os fios dos arames e das pernas são de um só diâmetro.
•





• Seale - As camadas são alternadas em fios grossos e finos.

Filler - As pernas contêm fios de diâmetro pequeno que são utilizados como enchimento dos vãos dos fios grossos.

• Warrington - Os fios das pernas têm diâmetros diferentes numa mesma camada.

Tipos de alma de cabos de aço

As almas de cabos de aço podem ser feitas de vários materiais, de acordo com a aplicação desejada. Existem, portanto, diversos tipos de alma.

As Almas mais comuns são:

ØAlma de fibra

É o tipo mais utilizado para cargas não muito pesadas. As fibras podem ser naturais (AF) ou artificiais (AFA).

As fibras naturais utilizadas normalmente são o sisal ou o rami. Já a fibra artificial mais usada é o polipropileno (plástico).

Vantagens das fibras artificiais:

Não se deterioram em contato com agentes agressivos; São obtidas em maior quantidade;

não absorvem umidade.

Desvantagens das fibras artificiais:

São mais caras; São utilizadas somente em cabos especiais.

Alma de algodão

Tipo de alma que é utilizado em cabos de pequenas dimensões.

Alma de asbesto

Tipo de alma utilizado em cabos especiais, sujeitos a altas temperaturas.

Alma de aço

A alma de aço pode ser formada por uma perna de cabo (AA) ou por um cabo de aço  independente (AACI), sendo que este último oferece maior flexibilidade somada à alta resistência à tração.

Dimensionamento

Maneira de Medir o Diâmetro do Cabo

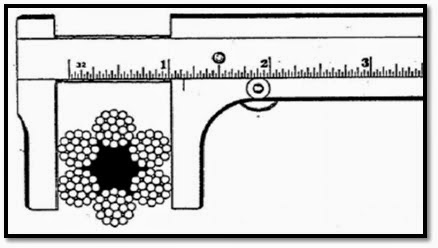

ØManeira Correta

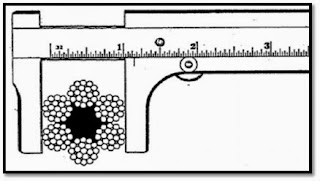

ØManeira Errada

Para o dimensionamento do Cabo a ser utilizado, deve-se considerar:

•Fator de segurança exigido para a aplicação;

•Flexibilidade exigida;

•Atrito que o cabo é submetido;

•Sentido de torção;

•Ambiente de trabalho;

•Carga máxima de trabalho.

Como calcular a Carga Real de trabalho.

Cr = C x Fs

Cr → Carga Real

C → Carga da peça que será içada

Fs → Fator de Segurança

Exemplo

Escolher um cabo para içar uma carga de 1.000kg, usando o laço na vertical.

Fazemos o seguinte cálculo:

• Carga à ser transportada = 1.000 Kg
• Tipo de Serviço = Içamento com laço (Eslinga)
• Fator de segurança = 5 (Em função do tipo de serviço)

Cr = C x Fs  → 1.000kg * 5 = 5.000kg

De acordo com a tabela de carga de ruptura, podemos utilizar o cabo de 3/8" 6x25+AF, cuja carga de ruptura é de 5.530Kg .
